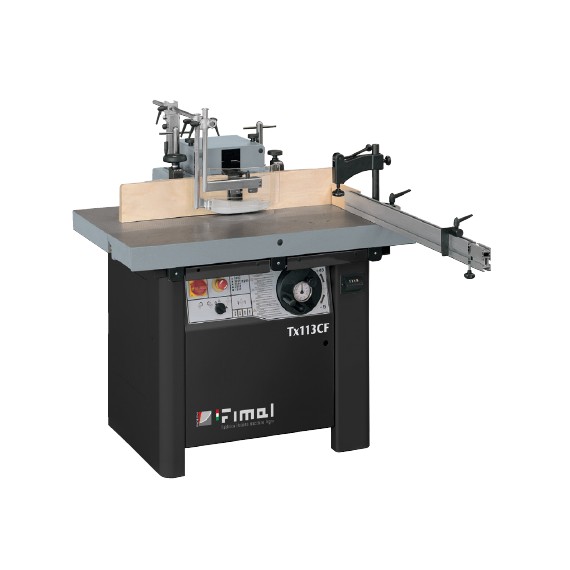

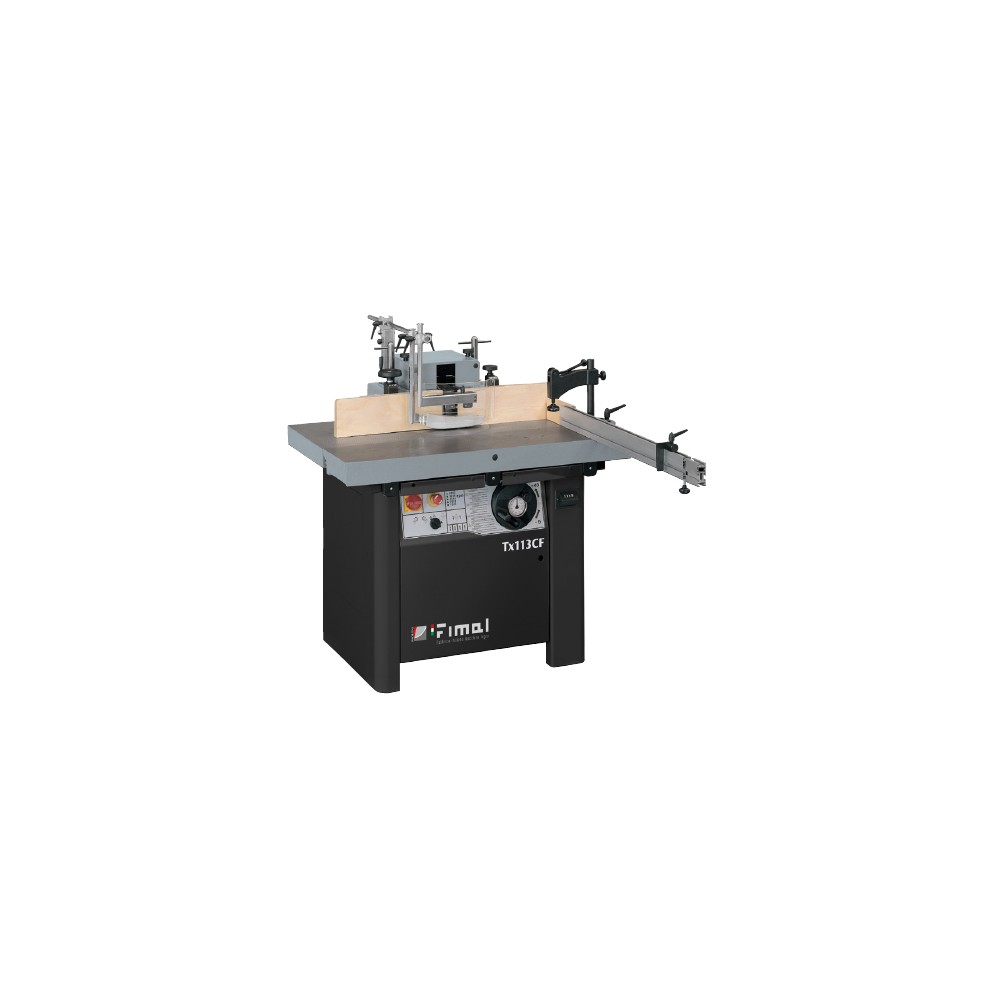

Fimal TX113CF Serie Bordfres

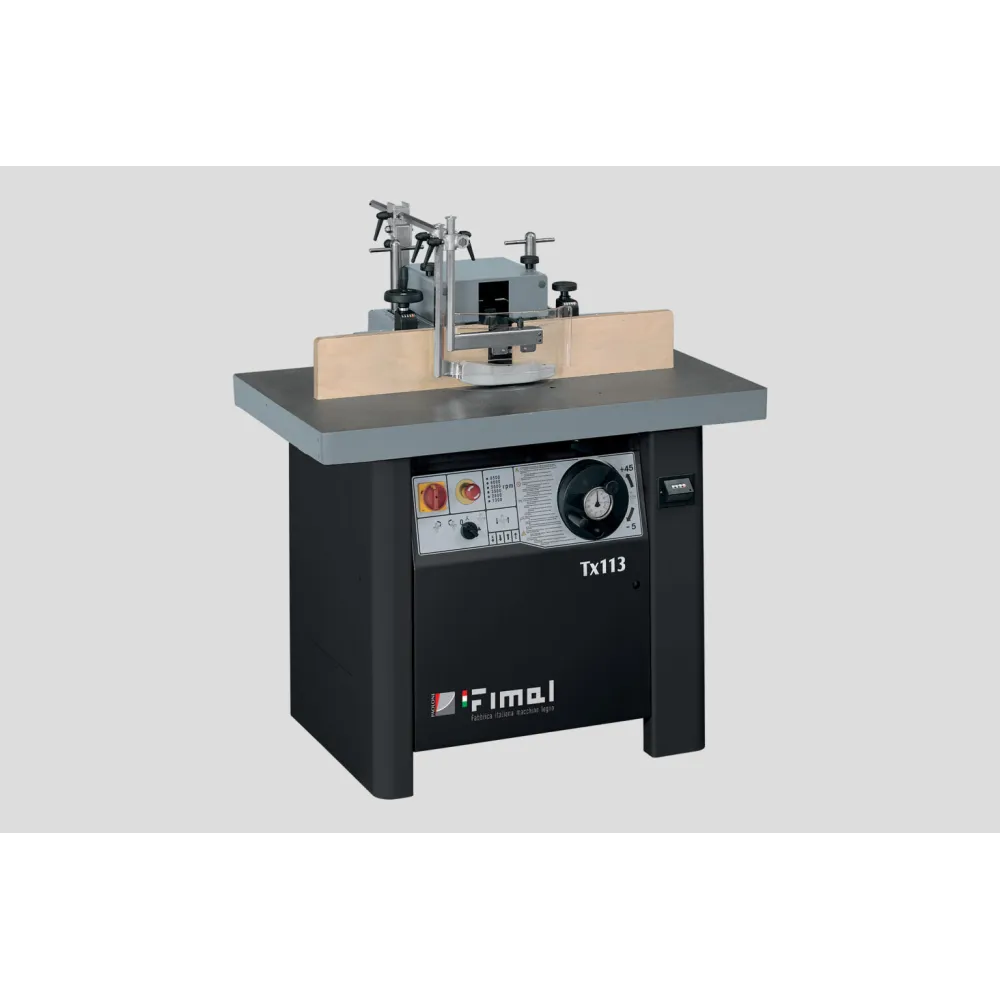

FIMALs T113-serie er en komplett familie av presise bordfreser for trebearbeiding. Serien består av grunnmodellene T113 og TX113 (fast eller tiltbar spindel) og varianter med forlenget bord (L), skyvebord (C) og kombinasjoner av disse (CL, CF). Maskinene kombinerer solid konstruksjon, høy nøyaktighet og enkel betjening, og passer både for små verksteder og produksjonsmiljøer med krav til repeterbarhet og fleksibilitet.
Felles egenskaper og fordeler
- Tilting spindle (TX-versjoner): Tiltbar spindel med justeringsområde fra –5° til +45° for skråprofiler. Tilt og forflytning styres med håndratt og vises på en gravitasjonsindikator. Maskinen har også en 6. spindelhastighet (1300 rpm) for slipearbeid.

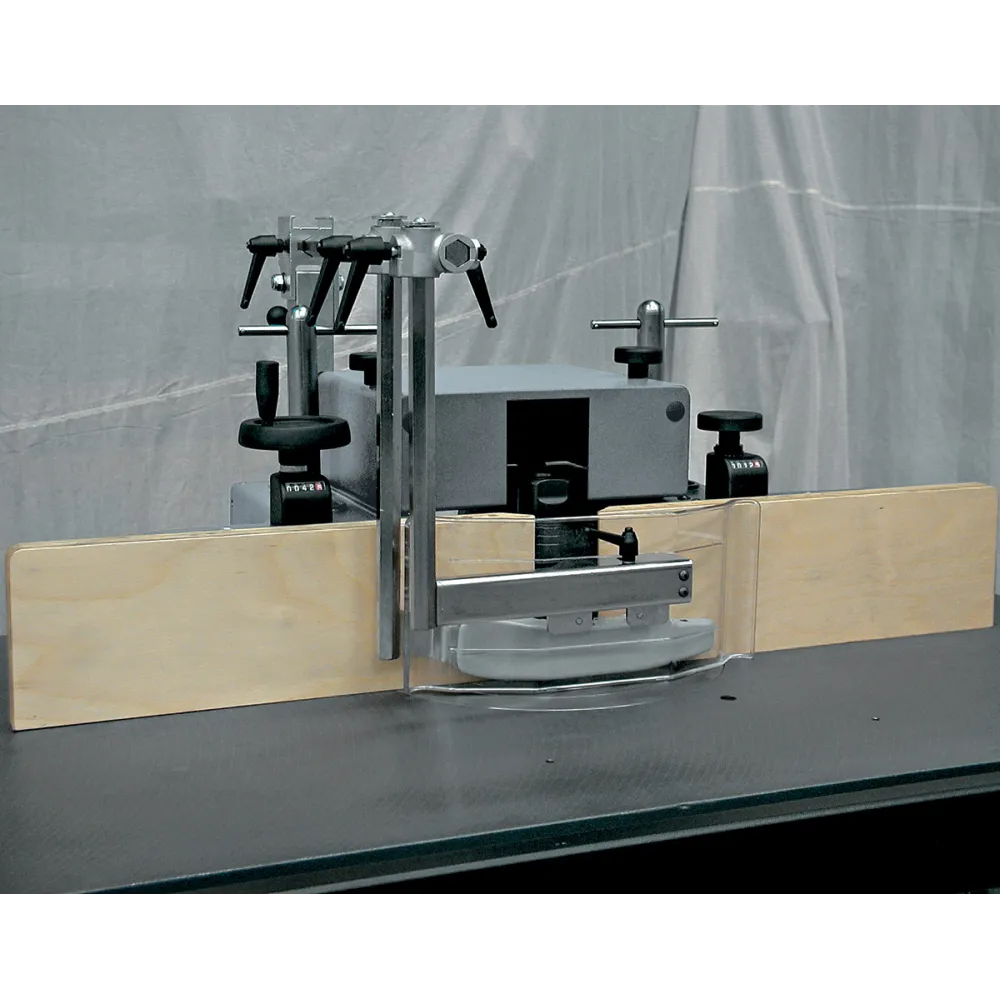

- Spindelgjerdet: Gjerde med mekanisk forflytning og avlesing som viser korrekt posisjon for gjerde eller innmatingsbord i forhold til verktøyet. Avlesingen med desimalpresisjon eliminerer behovet for prøvekjøring etter verktøyskift.

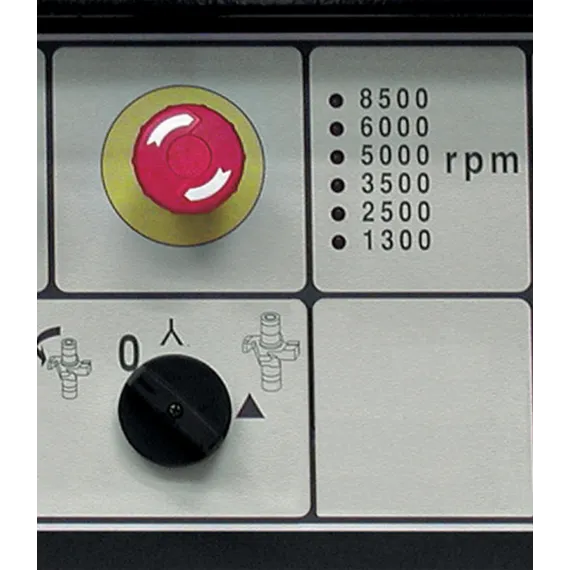

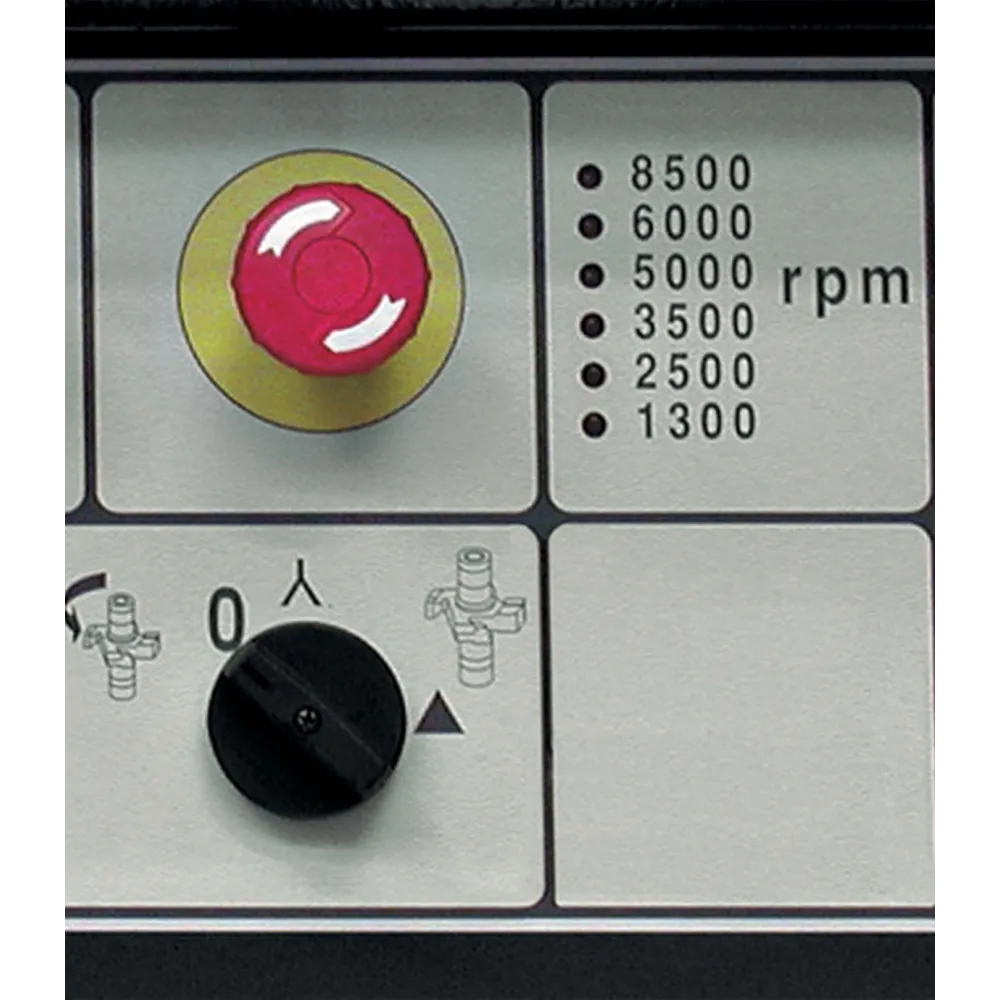

- Betjeningspanel mot operatøren: Elektrisk styreskap vendt mot operatøren. Maskinene har motorisert spindelheving/senk og justering via membrantastatur. Spindelhøyden vises med mekanisk skala med 0,1 mm nøyaktighet for rask innstilling uten prøvebearbeiding.
- Robust konstruksjon: Solid rammeverk og presise føringer for vibrasjonsfri drift og god overflatekvalitet.
- CE-standard og sikkerhet: Alle modellene leveres med sikkerhetsutstyr iht. CE-regler. Tilvalg som elektromagnetisk brems, omvendt spindelrotasjon, nødstopp, overlastvern, utskiftbar spindel med mer er tilgjengelig på forespørsel.
Teknisk data
Nedenfor er tekniske spesifikasjoner for hver modellvariant i T113-serien. Tabellen er delt opp per modellpar for å gjøre den enklere å lese på smale sider.
T113 / TX113
| Parameter | T113 | TX113 |
|---|---|---|
| Bordstørrelse (mm) | 1200 × 700 | 1200 × 700 |
| Maks åpning i bordet (Ø / h) (mm) | 320 × 50 | 320 × 50 |
| Skyvebord – dimensjon / slag (mm) | – | – |
| Bordhøyde (mm) | 900 | 900 |
| Forlengelse av bord (mm) | – | – |
| Maks spindelhøyde over bord / slag (mm) | 180 / 200 | 180 / 200 |
| Spindelhastigheter (rpm) | 1300 / 2500 / 3500 / 5000 / 6000 / 8500 | |
| Spindel tilting | Fast spindel | Tiltbar –5° … +45° |
| Motoreffekt (kW) | 4 | 4 |
| Ytre mål (L × B × H) (mm) | 1200 × (800/1050) × 1080 | 1200 × (800/1050) × 1080 |
| Nettovekt (kg) | 380 | 420 |
| Lydnivå La eq [dB(A)] | 82,9 – 86,8 | |
T113C / TX113C
| Parameter | T113C | TX113C |
|---|---|---|
| Bordstørrelse (mm) | 1600 × 700 | 1600 × 700 |
| Maks åpning i bordet (Ø / h) (mm) | 320 × 50 | 320 × 50 |
| Skyvebord – dimensjon / slag (mm) | 800 × 370 / 300 | 800 × 370 / 300 |
| Bordhøyde (mm) | 900 | 900 |
| Forlengelse av bord (mm) | – | – |
| Maks spindelhøyde over bord / slag (mm) | 180 / 200 | 180 / 200 |
| Spindelhastigheter (rpm) | 1300 / 2500 / 3500 / 5000 / 6000 / 8500 | |
| Spindel tilting | Fast spindel | Tiltbar –5° … +45° |
| Motoreffekt (kW) | 4 | 4 |
| Ytre mål (L × B × H) (mm) | 1200 × 1150 × 1080 | 1200 × 1150 × 1080 |
| Nettovekt (kg) | 480 | 540 |
| Lydnivå La eq [dB(A)] | 82,9 – 86,8 | |
T113L / TX113L
| Parameter | T113L | TX113L |
|---|---|---|
| Bordstørrelse (mm) | 2000 × 700 | 2000 × 700 |
| Maks åpning i bordet (Ø / h) (mm) | 320 × 50 | 320 × 50 |
| Skyvebord – dimensjon / slag (mm) | – | – |
| Bordhøyde (mm) | 900 | 900 |
| Forlengelse av bord (mm) | 400 | 400 |
| Maks spindelhøyde over bord / slag (mm) | 180 / 200 | 180 / 200 |
| Spindelhastigheter (rpm) | 1300 / 2500 / 3500 / 5000 / 6000 / 8500 | |
| Spindel tilting | Fast spindel | Tiltbar –5° … +45° |
| Motoreffekt (kW) | 4 | 4 |
| Ytre mål (L × B × H) (mm) | 2000 × (800/1050) × 1080 | 2000 × (800/1050) × 1080 |
| Nettovekt (kg) | 400 | 440 |
| Lydnivå La eq [dB(A)] | 82,9 – 86,8 | |
T113CL / TX113CL
| Parameter | T113CL | TX113CL |
|---|---|---|
| Bordstørrelse (mm) | 2000 × 700 | 2000 × 700 |
| Maks åpning i bordet (Ø / h) (mm) | 320 × 50 | 320 × 50 |
| Skyvebord – dimensjon / slag (mm) | 800 × 370 / 300 | 800 × 370 / 300 |
| Bordhøyde (mm) | 900 | 900 |
| Forlengelse av bord (mm) | 400 | 400 |
| Maks spindelhøyde over bord / slag (mm) | 180 / 200 | 180 / 200 |
| Spindelhastigheter (rpm) | 1300 / 2500 / 3500 / 5000 / 6000 / 8500 | |
| Spindel tilting | Fast spindel | Tiltbar –5° … +45° |
| Motoreffekt (kW) | 4 | 4 |
| Ytre mål (L × B × H) (mm) | 2000 × 1150 × 1080 | 2000 × 1150 × 1080 |
| Nettovekt (kg) | 500 | 560 |
| Lydnivå La eq [dB(A)] | 82,9 – 86,8 | |
T113CF / TX113CF
| Parameter | T113CF | TX113CF |
|---|---|---|
| Bordstørrelse (mm) | 1200 × (475 × 265) | 1200 × (475 × 265) |
| Maks åpning i bordet (Ø / h) (mm) | 320 × 50 | 320 × 50 |
| Skyvebord – dimensjon / slag (mm) | 1200 × 260 / 1100 | 1200 × 260 / 1100 |
| Bordhøyde (mm) | 900 | 900 |
| Forlengelse av bord (mm) | – | – |
| Maks spindelhøyde over bord / slag (mm) | 180 / 200 | 180 / 200 |
| Spindelhastigheter (rpm) | 1300 / 2500 / 3500 / 5000 / 6000 / 8500 | |
| Spindel tilting | Fast spindel | Tiltbar –5° … +45° |
| Motoreffekt (kW) | 4 | 4 |
| Ytre mål (L × B × H) (mm) | 1200 × (800/1050) × 1080 | 1200 × (800/1050) × 1080 |
| Nettovekt (kg) | 440 | 480 |
| Lydnivå La eq [dB(A)] | 82,9 – 86,8 | |
Tilvalg og ekstrautstyr
- Elektromagnetisk brems
- Økt motoreffekt
- Overlastvern og nødstoppknapp
- Vern for arbeid på spindel og på anlegg

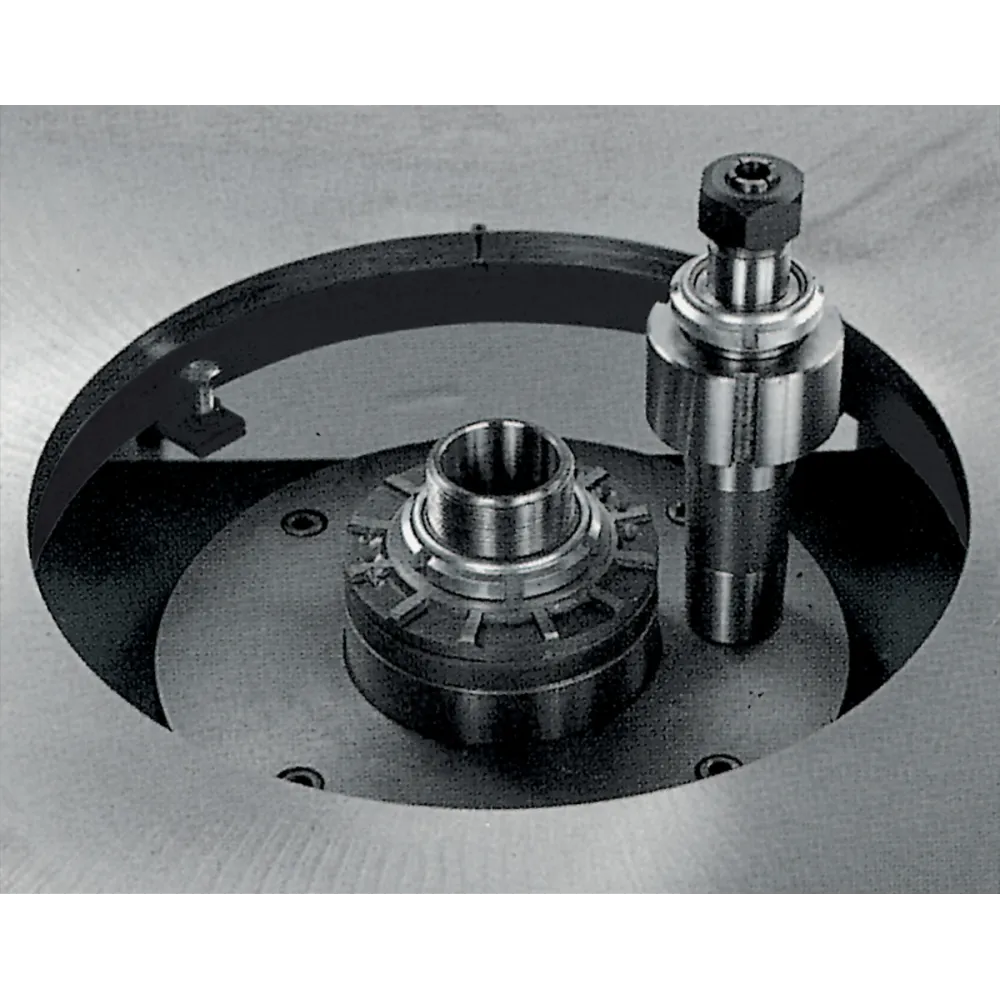

- MK5 utskiftbar spindel
- Reversibel spindelrotasjon
- Aluminiumsgjerde
- Mulighet for 6 hastigheter inkl. 10 000 rpm
Typiske bruksområder
- Profilering, falsing og not/fjær på plater, lister og paneler.
- Fremstilling av rammer, fronter og møbelkomponenter med krav til høy presisjon.
- Arbeid med lange emner og skyvebord (L- og C-modeller) samt skråprofiler (TX-modeller).
